Мухтар-15 образца 2017г., электрика и ее доработки

Тема в разделе "Мотобуксировщик Мухтар-15", создана пользователем Fidel, 11 янв 2018.

  1. Дэн Соликамск Старожил

    Регистрация:
    5 янв 2018
    Сообщения:
    1.701
    Адрес:
    Пермский край,г. Соликамск
    Имя:
    Денис Владимирович
    Техника:
    Мухтар 15 2015 г.suzuki dt 15s,ветерок 12-2шт,каракат,б/п дружба 2,stihl ms 260 и fs 55,DAEWOO-NEXIA,прогресс 4,сарепта
    Вернуться к началу
    А я весны подожду,нарыбачусь ещё... Нечего у нас там делать сейчас. С конца февраля начну.

  2. Equilibrium47 Новенький

    Регистрация:
    25 дек 2017
    Сообщения:
    36
    Адрес:
    г. Томск
    Имя:
    Павел
    Техника:
    Мухтар 15
    Вернуться к началу

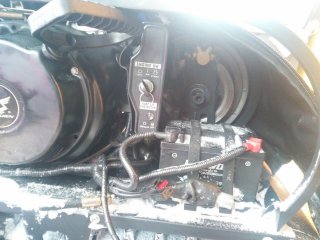

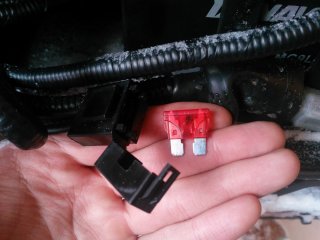

    Нашел причину! Предохранитель сгорел. Был спрятан возле всей этой кучи проводов в коробочку)


    Вложения:

  3. Дэн Соликамск Старожил

    Регистрация:
    5 янв 2018
    Сообщения:
    1.701
    Адрес:
    Пермский край,г. Соликамск
    Имя:
    Денис Владимирович
    Техника:
    Мухтар 15 2015 г.suzuki dt 15s,ветерок 12-2шт,каракат,б/п дружба 2,stihl ms 260 и fs 55,DAEWOO-NEXIA,прогресс 4,сарепта
    Вернуться к началу
    Вот молодец. Легко отделался,производитель как знал поставил защиту "от дурака" . а со звездой то что сделал? Что б её так раскурочить? Попало что под неё или куска кривой натянута была? У меня так как новые ещё.

  4. Fidel Модератор Команда форума

    Регистрация:
    2 ноя 2012
    Сообщения:
    3.948
    Адрес:
    Томск
    Имя:
    Фидель
    Техника:
    TLC-78, Solar-420 jet-tonnel-Strela + Tohatsu-40-jet + Тунгус-500
    Вернуться к началу

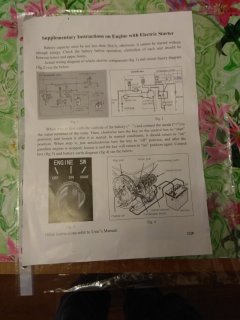

    - вот скан заводской схемы, которая шла с инструкцией на двигатель.

    Aleks308 сказал спасибо.
  5. Sla_ Активный Участник

    Регистрация:
    21 дек 2015
    Сообщения:
    376
    Адрес:
    Свердловская обл.
    Имя:
    Вячеслав Сергеевич
    Техника:
    Лада XRAY Cross, Шеви Нива была, Динго-150 был, Мухтар-15 new, квадр ALL ROAD ATV200
    Вернуться к началу
    А что за кнопка ниже ключа зажигания, circuit protector? Понимаю, что защита какая-то, пердохранитель что-ли?

  6. Дэн Соликамск Старожил

    Регистрация:
    5 янв 2018
    Сообщения:
    1.701
    Адрес:
    Пермский край,г. Соликамск
    Имя:
    Денис Владимирович
    Техника:
    Мухтар 15 2015 г.suzuki dt 15s,ветерок 12-2шт,каракат,б/п дружба 2,stihl ms 260 и fs 55,DAEWOO-NEXIA,прогресс 4,сарепта
    Вернуться к началу
    В переводчике сказано защита электрических схем. Значит так и есть,выключатель массы.

  7. Sla_ Активный Участник

    Регистрация:
    21 дек 2015
    Сообщения:
    376
    Адрес:
    Свердловская обл.
    Имя:
    Вячеслав Сергеевич
    Техника:
    Лада XRAY Cross, Шеви Нива была, Динго-150 был, Мухтар-15 new, квадр ALL ROAD ATV200
    Вернуться к началу

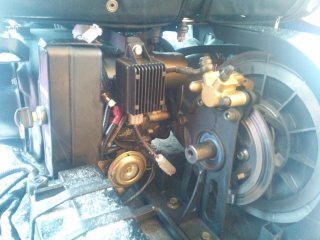

    Товарищи. Вчера пытался посмотреть где отключается датчик давления масла и обнаружил не подключенные клеммы проводов. Это нормально или нет?
    Жгут проводов обведенный желтым идет в сторону карбюратора, а куда дальше, не понятно.


    Вложения:

    Последнее редактирование: 14 фев 2018
  8. Дэн Соликамск Старожил

    Регистрация:
    5 янв 2018
    Сообщения:
    1.701
    Адрес:
    Пермский край,г. Соликамск
    Имя:
    Денис Владимирович
    Техника:
    Мухтар 15 2015 г.suzuki dt 15s,ветерок 12-2шт,каракат,б/п дружба 2,stihl ms 260 и fs 55,DAEWOO-NEXIA,прогресс 4,сарепта
    Вернуться к началу
    Может для фары от предыдущей версии мухтара,замерь тестером напряжение,если меняться будет на оборотах свыше 14 вольт значит так и есть,Переменка не стабилизированая. А так эти движки много где стоят,вот и выходов столько. Датчик то отключал что б проверить работу без него?

  9. Волк73 Участник

    Регистрация:
    7 сен 2016
    Сообщения:
    159
    Имя:
    Александр Николаевич
    Техника:
    ховер н5 мухтар 15
    Вернуться к началу
    Кнопка глушения на движке есть?

  10. Sla_ Активный Участник

    Регистрация:
    21 дек 2015
    Сообщения:
    376
    Адрес:
    Свердловская обл.
    Имя:
    Вячеслав Сергеевич
    Техника:
    Лада XRAY Cross, Шеви Нива была, Динго-150 был, Мухтар-15 new, квадр ALL ROAD ATV200
    Вернуться к началу

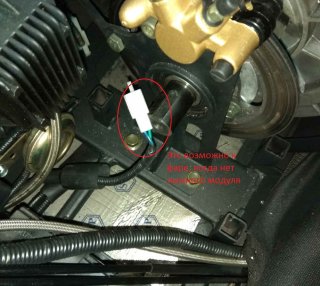

    Я датчик еще не отключал, только посмотрел где эти провода находятся. И увидел лишние не подключенные никуда.

    Что-то Фидель молчит, у него тоже новый 2018 года, такие же провода д.б.

    Последнее редактирование: 14 фев 2018
  11. Sla_ Активный Участник

    Регистрация:
    21 дек 2015
    Сообщения:
    376
    Адрес:
    Свердловская обл.
    Имя:
    Вячеслав Сергеевич
    Техника:
    Лада XRAY Cross, Шеви Нива была, Динго-150 был, Мухтар-15 new, квадр ALL ROAD ATV200
    Вернуться к началу
    Кнопка есть, на руле и она работает. На движке только ключ ON - OFF - START


    Вложения:

  12. sansaj Активный Участник

    Регистрация:
    7 дек 2011
    Сообщения:
    419
    Адрес:
    Сыктывкар
    Имя:
    Александр Александрович
    Техника:
    Ока, Нива 21213, Kia Sportage II, Воронеж+Yamaha 20, Badger CL390+HDX 5, Мухтар-15, Снегоуборщик СМБ-650Э
    Вернуться к началу
    Посмотри внимательно этот ролик, может быть там и увидишь, что за жгут. Отпишись если увидишь его.

  13. Sla_ Активный Участник

    Регистрация:
    21 дек 2015
    Сообщения:
    376
    Адрес:
    Свердловская обл.
    Имя:
    Вячеслав Сергеевич
    Техника:
    Лада XRAY Cross, Шеви Нива была, Динго-150 был, Мухтар-15 new, квадр ALL ROAD ATV200
    Вернуться к началу
    не запускается ролик чего-то

  14. sansaj Активный Участник

    Регистрация:
    7 дек 2011
    Сообщения:
    419
    Адрес:
    Сыктывкар
    Имя:
    Александр Александрович
    Техника:
    Ока, Нива 21213, Kia Sportage II, Воронеж+Yamaha 20, Badger CL390+HDX 5, Мухтар-15, Снегоуборщик СМБ-650Э
    Вернуться к началу

    Sla_ и Дэн Соликамск сказали спасибо.
  15. Sla_ Активный Участник

    Регистрация:
    21 дек 2015
    Сообщения:
    376
    Адрес:
    Свердловская обл.
    Имя:
    Вячеслав Сергеевич
    Техника:
    Лада XRAY Cross, Шеви Нива была, Динго-150 был, Мухтар-15 new, квадр ALL ROAD ATV200
    Вернуться к началу
    Вчера немного поразбирался с проводами. Те которые с наконечниками это дублирующие, такие же как на руле. Т.е. можно и не использовать, а можно второй руль прицепить :D
    Кружком отмечено, там два разьема, такие же на руле, похоже на подогрев ручек и пр.
    Крестом отмечено, я вчера этот разъемчик отключил и перестал глушится мотор от кн на руле и ключа на блоке. А где же тогда черный провод от реле давления масла, который надо разомкнуть, чтоб отключить датчик? И для чего этот разьем со знаком вопроса. Эти провода в одном жгуте идут от катушки зажигания.

    Последнее редактирование: 15 фев 2018
  16. Sla_ Активный Участник

    Регистрация:
    21 дек 2015
    Сообщения:
    376
    Адрес:
    Свердловская обл.
    Имя:
    Вячеслав Сергеевич
    Техника:
    Лада XRAY Cross, Шеви Нива была, Динго-150 был, Мухтар-15 new, квадр ALL ROAD ATV200
    Вернуться к началу
    желтым кружочком обозначен жгут проводов, который идет к модулю зажигания. Схема, что дана в руководстве очень упрощена.


    Вложения:

  17. Fidel Модератор Команда форума

    Регистрация:
    2 ноя 2012
    Сообщения:
    3.948
    Адрес:
    Томск
    Имя:
    Фидель
    Техника:
    TLC-78, Solar-420 jet-tonnel-Strela + Tohatsu-40-jet + Тунгус-500
    Вернуться к началу
    Для меня не шибко приятным открытием стало то, что даже с выключенными потребителями и с выключеным ключом зажигания в бортсеть утекает 11 мА. Я было подумал, что аккумулятору кирдык пришел, за неделю саморазряжается, но потом замерил - вот такая утечка в бортсеть. Надо разбираться и устранять.
    И ни в коем случае не оставлять АКБ на лето подключенным к бортсети. Клеммы надо снять!

    Дэн Соликамск сказал спасибо.
  18. Дэн Соликамск Старожил

    Регистрация:
    5 янв 2018
    Сообщения:
    1.701
    Адрес:
    Пермский край,г. Соликамск
    Имя:
    Денис Владимирович
    Техника:
    Мухтар 15 2015 г.suzuki dt 15s,ветерок 12-2шт,каракат,б/п дружба 2,stihl ms 260 и fs 55,DAEWOO-NEXIA,прогресс 4,сарепта
    Вернуться к началу
    Фидель,вспомнил про свой скутер,в его руководстве написанно что батарея разряжается полностью за 14 суток даже с выключенными потребителями ээ и отключенной сигнализацией. Ёмкость её 4ач . поэтому рекомендованно отсоединять клеммы на долгую стоянку свыше 14 суток.

  19. Fidel Модератор Команда форума

    Регистрация:
    2 ноя 2012
    Сообщения:
    3.948
    Адрес:
    Томск
    Имя:
    Фидель
    Техника:
    TLC-78, Solar-420 jet-tonnel-Strela + Tohatsu-40-jet + Тунгус-500
    Вернуться к началу
    Одно дело микроутечки, совсем другое 11 мА. Это уже не утечка, это потребление. Еще не разбирался, но непременно найду и устраню. Зимой, при стоянке на улице, даже такая утечка не нужна.

  20. Fidel Модератор Команда форума

    Регистрация:
    2 ноя 2012
    Сообщения:
    3.948
    Адрес:
    Томск
    Имя:
    Фидель
    Техника:
    TLC-78, Solar-420 jet-tonnel-Strela + Tohatsu-40-jet + Тунгус-500
    Вернуться к началу
    Начал подготовку Мухтарки к сезону. Разобрался с утечкой. Она образуется через регулятор-выпрямитель. На моем экземпляре сопротивление РР между выводами для плюса батареи и минусом 700 ом. То ли это дефектный регулятор, то ли схема такая косячная.
    Просьба, у кого есть возможность, проверьте утечку при ключе зажигания в положении Офф. В идеале хорошо бы проверить сопротивление между выводами + и - регулятора.
    Выходы, конечно, есть. Или поменять РР на аналог, напр., от Д-125. Он отлично работает даже на моем ПЛМ Мерк-25, никаких утечек, отлично регулирует. Или поменять разводку. Отрезать красный провод от белого и присоединить к красному.
    Мухтар-15 проводка1.jpg

    В этом случае плюсовой вход регулятора будет подсоединен к АКБ только при положении ключа On.

  21. Fidel Модератор Команда форума

    Регистрация:
    2 ноя 2012
    Сообщения:
    3.948
    Адрес:
    Томск
    Имя:
    Фидель
    Техника:
    TLC-78, Solar-420 jet-tonnel-Strela + Tohatsu-40-jet + Тунгус-500
    Вернуться к началу
    Ребяты, может у кого есть возможность замерить утечку с АКБ при ключе в положении ОФФ? Хочется таки понять, это системно, или мне такой косячный РР попался.

  22. Дэн Соликамск Старожил

    Регистрация:
    5 янв 2018
    Сообщения:
    1.701
    Адрес:
    Пермский край,г. Соликамск
    Имя:
    Денис Владимирович
    Техника:
    Мухтар 15 2015 г.suzuki dt 15s,ветерок 12-2шт,каракат,б/п дружба 2,stihl ms 260 и fs 55,DAEWOO-NEXIA,прогресс 4,сарепта
    Вернуться к началу
    Не активизировались пользователи новых "Мух" похоже. Фидель,жаль что у меня предыдущая версия,а так бы помог легко. У меня знакомый рыбак нынче нового Мухтарку взял. Возможно только на реке его увижу. По одним дорогам ездим.А так в субботу только с ним разговаривал,своего показал,так сказать разницу что б увидел. Труба на глушителе моя его заинтересовала. Аналогичную хочет после истечения гарантии. Пока материал подбирает. По полю катался уже он в режиме букса,говорит задыхается от выхлопа. Если это сообщение не по теме,мешает,можешь удалить... Кстати предыщего своего уже продал?

  23. Fidel Модератор Команда форума

    Регистрация:
    2 ноя 2012
    Сообщения:
    3.948
    Адрес:
    Томск
    Имя:
    Фидель
    Техника:
    TLC-78, Solar-420 jet-tonnel-Strela + Tohatsu-40-jet + Тунгус-500
    Вернуться к началу
    После поломки об дерево штатного курка газа, поставил курок от Динги
    Курок газа1.JPG
    Курок встал отлично, как родной :up: Никаких радикальных переделок, никакого болгаринга, напилинга и т.п.
    Курок газа2.JPG

    Управлять намного удобнее. Теперь "ап дерево" не сломается :D Причем даже без подогрева можно было спокойно управлять газом в мороз. Но таки подогрев нонче подключу. Очень удобный курок. Хорошо бы штатно такие ставить :up:

    Дэн Соликамск сказал спасибо.
  24. Дэн Соликамск Старожил

    Регистрация:
    5 янв 2018
    Сообщения:
    1.701
    Адрес:
    Пермский край,г. Соликамск
    Имя:
    Денис Владимирович
    Техника:
    Мухтар 15 2015 г.suzuki dt 15s,ветерок 12-2шт,каракат,б/п дружба 2,stihl ms 260 и fs 55,DAEWOO-NEXIA,прогресс 4,сарепта
    Вернуться к началу
    Фидель,вот поэтому я приобрёл в запас новую велоручку тормоза. В комплекте ад две идут,правая и левая. То же по кастам,зараслям иной раз...

  25. Moris Участник

    Регистрация:
    2 ноя 2018
    Сообщения:
    62
    Имя:
    Морис
    Техника:
    Мухтар-15 (2018г, без реверса)
    Вернуться к началу
    Хотел установить выключатель как на лодочных моторах, но без общей схемы электрики это затруднительно. Никто не устанавливал? Куда его подключать? Как я понял выключатель зажигания на руле не даёт разрыва цепи.
