Вариатор на Ермаке 600-800

Гусеницы для снегоходов и спецтехники

Alexs270920

Участник
Регистрация
4 Фев 2016
Сообщения
127
Реакции
14
Местонахождение
Хабаровский край
Имя
александр
Техника
Ермак600
А если поменять на более тонкую, а то 6мм толщина


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
А если поменять на более тонкую, а то 6мм толщина
Не понял смысла, зачем? Шайба специально сделана такой толщины, чтобы гарантированно задавить варик гайкой на место и исключить осевой люфт на валу...


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Количество грузов различается! У нас на 800-м только два тонких грузика стоит, и основной на 43 грамма...

Последнее редактирование:

Alexs270920

Участник
Регистрация
4 Фев 2016
Сообщения
127
Реакции
14
Местонахождение
Хабаровский край
Имя
александр
Техника
Ермак600
Играют роль направляющих для пружины, исключают возможность трения пружины о корпус вариатора и крышки... Слушай, Александр, ты ведь там что-то смазывал? Смазка на морозе может густеть и не давать тарелкам расходиться...
Так вот эта втулка маленькая и гремит


Alexs270920

Участник
Регистрация
4 Фев 2016
Сообщения
127
Реакции
14
Местонахождение
Хабаровский край
Имя
александр
Техника
Ермак600
Всё собрал заработало, тока гремит на ХХХ, чуть газу даю тишина, поставил вставку 22мм


Alexs270920

Участник
Регистрация
4 Фев 2016
Сообщения
127
Реакции
14
Местонахождение
Хабаровский край
Имя
александр
Техника
Ермак600
Тарелка на ведущем вариаторе руками трогаеш она звякает болтается туда-сюда,на выключенном снегоходе


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Так вот эта втулка маленькая и гремит
Брякают слайдеры! На х.х., за счет недостаточной для веса слайдера центробежной силы и упругости пружины, он находится в возвратно-поступательном движении возле верхней точки, при этом происходят незначительные удары об ограничитель, отсюда и грохот. При увеличении центробежной силы (нажали газ), слайдер занимает верхнее положение (его прижимает к верхней точке) и перестает брякать. В общем как-то так, в двух словах:D...


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
поставил вставку 22мм
:eek::eek::eek: Я на 15 мм, ставил и то еле крышку задавил!!! Опытным путем определили - оптимальная высота втулки 13 мм!

Тарелка на ведущем вариаторе руками трогаеш она звякает болтается туда-сюда,на выключенном снегоходе
Чойта ты там не то делаешь!!!


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Сдается мне, что ты тарелку на шестигранник на валу не посадил...


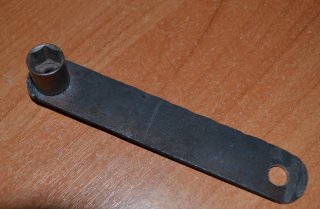

VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

Alexs270920

Участник
Регистрация
4 Фев 2016
Сообщения
127
Реакции
14
Местонахождение
Хабаровский край
Имя
александр
Техника
Ермак600
Кто небудь разбирался с преднатяг С1-С2-С3-С4 и т.д. интересуют буквы А,В,С какие из них туже, с цифрами разобрался 1- туго ,2-чуть легче, 3- ещё легче, 4- мягкие ,на натяг


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Обещанные приблуды для сборки ведомого варика в одиночестве... Сразу скажу, делалось все на скору руку, поскольку назавтра надо было на рыбалку, а без варика Ерема ехать не хотел.

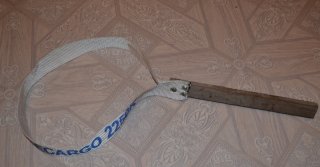

Итак гаджет №1 Петля, назовём ее хомут.


Изготовлен из стропы длиной, равной длине окружности диска + 6-7 см на крепеж к рычагу. Стропу сложил вдвое, прожег гвоздем три дыры и закрепил прессшайбами на рычаге. Рычаг изготовлен из древесины сосны прямоугольного профиля, использовавшегося ранее женой для поддержания стеблей томатов в положении близком к вертикальному. Длина рычага около 30 см.

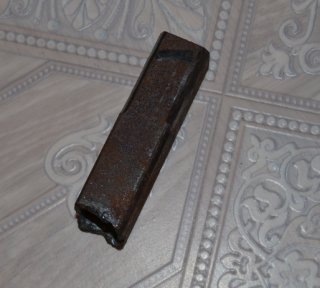

Гаджет №2 Имитатор вала коробки, назовем его валоимитатор


Изготовлен из обрезка профильной трубы 20х20 длиной около 10 см. Три ребра сточены на наждаке на расстоянии около 5 см таким образом чтобы при введении валоимитатора внутрь вариатора получилось примерно следующее, с целью исключения проворачивания неподвижного диска варика.


Процесс сборки:
Зажимаем валоимитатор в тисы, насаживаем на него вариатор так чтобы вариатор лег на тисы. Устанавливаем в нужное отверстие один конец пружины (САВ), вставляем другой конец в нужное отверстие в короне (1234). Накидываем на подвижный диск хомут и вращением за рычаг против часовой стрелки проворачиваем диск на угол около трети окружности диска (120гр). Убеждаемся, что зубья короны находятся между сухарей, после чего осаживаем корону на место резиновой киянкой или молотком через брусок, удерживая при этом рычаг любой подходящей частью тела (уверен, что скорее всего это будет живот). Ставим стопорное кольцо и идем пить пиво, которое осталось благодаря тому что допруки не привлекались!


Alexs270920

Участник
Регистрация
4 Фев 2016
Сообщения
127
Реакции
14
Местонахождение
Хабаровский край
Имя
александр
Техника
Ермак600
Пришлось ещё пару раз перебирать вариатор , теперь разобрался ,прокладку поставил не со стороны тарелки , а с другой , т.к. она у меня чуть больше внутренний радиус ,вот поэтому тарелка и болталась


ЛисК

Активный участник
Регистрация
26 Ноя 2014
Сообщения
588
Реакции
109
Имя
Константин
Техника
Stels
Обещанные приблуды для сборки ведомого варика в одиночестве... Сразу скажу, делалось все на скору руку, поскольку назавтра надо было на рыбалку, а без варика Ерема ехать не хотел.

Зажимаем валоимитатор в тисы, насаживаем на него вариатор так чтобы вариатор лег на тисы. Устанавливаем в нужное отверстие один конец пружины (САВ), вставляем другой конец в нужное отверстие в короне (1234). Накидываем на подвижный диск хомут и вращением за рычаг против часовой стрелки проворачиваем диск на угол около трети окружности диска (120гр). Убеждаемся, что зубья короны находятся между сухарей, после чего осаживаем корону на место резиновой киянкой или молотком через брусок, удерживая при этом рычаг любой подходящей частью тела (уверен, что скорее всего это будет живот). Ставим стопорное кольцо и идем пить пиво, которое осталось благодаря тому что допруки не привлекались!
Ведомый шкив на фото с 2мя углами на "короне"? Обычно на утилитах одна сторона зуба короны под 90 к шкиву, вторая под углом для компенсации крутящего момента при разгоне.
Это действительно такой ведомый шкив на снегоходе?


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.070
Реакции
685
Возраст
53
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Обычно на утилитах одна сторона зуба короны под 90 к шкиву, вторая под углом для компенсации крутящего момента при разгоне.
Углы такие и есть! По сухарям видно, что работают они тока с одной стороны.
