YAMAHA Подскажите как сделать тележку для перевозки Суперджета?

[Serg_Dim]



[gvv9]

Re: Тележка-подставка

или вот ещё идеи....



[NITROn]

Re: Тележка-подставка

Брюхом заползает

С чего вдруг? Полозья регулируются по ширине под любой гидрик. У меня выставлены под "спейса" и под килем еще остается зазор 4-5 сантиметров. Притапливаю тележку на глубине и устанавливаю под днище гидрика. Тяну за транспортировочный рым на гидрике до берега и по берегу. Даже лебендку цепляю за него, а не за тележку и гидрик с нее не сползает

Когда в машину грузишь, база длинная
В машине гидрик на телеге ?



[Валери]

Если видно, то на досках есть прорезь. Изначально она служила направляющей для "конька" на лыже снежика. Я по этим желобкам в кузовок мерса с ходу заскакивал на "линксе" Они же служат и направляющими для колес тележки (так случайно получилось). Выставляю желобки строго под середину колеса и тогда "длинная" база рамы тележки не ложится на доски в месте "излома" с платформой. Есть некоторый напряг при погрузке в кузов доджика, но тут уж никуда не деться, он у меня лифтованный и получается, что надо поднимать гидрик примерно метра на полтора. Но тоже выкрутился. Если интересно, то скину фотки своего решения, как загружать стоячку и даже сидячку в кузов высокого пикапа одним нажатием кнопки.

Гидрик в машине раскрепляю и транспортирую прямо на тележке. Колеса являются дополнительным демпфером на трясках. Переживал за прочность конструкции, но вот откатал уже целое лето и никаких видимых повреждений пока не заметил.
Маленькое дополнение: Колесные оси - цельные из нержавейки или металла(20 мм), пропущены внутри балясин у лестницы. Они и придают достаточную жесткость конструкции



[gvv9]

интересно, скинь фотки своего решения...



[NITROn]

На фото, погрузка снегохода и квадрика (клиренс 30 см) без проблем
Перевозил спортбайк и чопер при клиренсе 15 см, при погрузке цепляет брюхом
При клеренсе 4-5 см , угол заезда больше и не цыпляет чудеса



[Валери]

Сфоткал, попробую выложить.
Мы говорим о разных вещах.
4-5 см, это расстояние от рамы тележки до нижней донной части гидрика. Клиренс самой телеги - 1/2 диаметра колеса. А у снежика с погрузкой и быть проблем не может, так как расстояние от упора лыжи до упора на несущюю трака ничтожно мало. ему излом и в 45 градусов не страшен. (я имею ввиду спортивный с короткой гусеницей)



[gvv9]

Всем привет!

Конструкция из пропилена №2 Телега для SJ

Высота от земли 60см длина 160см , под прицеп МЗСА




Обтянул ковролином . Фото поже выложу...



[ИТОГО]

Слушай а как колеса прикреплены) Т.е. из чего ось? Просто тоже задумался подобную телегу сделать, приглядел даже промышленные колеса от телег типа с камерой 400 мм или 250 мм, но не могу придумать как их крутиться заставить)



[gvv9]

Слушай а как колеса прикреплены) Т.е. из чего ось?

Обычная труба оцинкованая , со сроительного рынка, внешний диаметр 22мм



[ИТОГО]

А еще вопросец а подшипники от чего? и как сами колеса закрепил? И еще вопрос по самой конструкции она разборная? и под весом джета не прогибается ли? Заранее спасибо за ответы)



[gvv9]

А еще вопросец а подшипники от чего? и как сами колеса закрепил? И еще вопрос по самой конструкции она разборная? и под весом джета не прогибается ли? Заранее спасибо за ответы)

подшипник в колесе, просверлил отверстия 3мм, вставил гвоздь и загнул

не разборная , не прогибается ...



[ИТОГО]

Есть еще вопросец по технологии:
- что это за труба(правильное название)
- ее диаметр
- где ты брал паяльную станцию, она дорогая вообще?

Просто хотим сделать аналогичную телегу для спуска на море, но с более крупными колесами)



[gvv9]

Есть еще вопросец по технологии:
- что это за труба(правильное название)
- ее диаметр
- где ты брал паяльную станцию, она дорогая вообще?

Просто хотим сделать аналогичную телегу для спуска на море, но с более крупными колесами)

Труба 50-ка , паяльник обошёлся 2200р
покупал в оптовой конторе , где то в реутово.... в яндексе мона глянуть ...


там было три вида:
армированная , для горячей(толстостенная) и обычная для холодной ...
у меня самая дешевая для холодной с синей полоской...



[ИТОГО]

Спасибо за ответы))))) Все бум воять)) Как свояем выложу фоты)))



[gvv9]

Вот ещё ФотЫ



[gvv9]



[Дядя Лёша]

Вот ещё ФотЫ



[Дядя Лёша]

Не въехал как крепить колеса. Будь добр, поясни пожалуйста. Дом находится в 10-ти метрах от Волги, но на берегу растут два дерева, между которыми стандартный прицеп не пролазит, а объезжать на машине почти 3 км приходится, чтобы с фаркопом тащить. Хотел делать на базе тележки от "девятки", но тяжелая сцука получается, даже если урезать ширину - берег крутоват. С лебедкой вроде нормально получается, но вот-вот трос лопнет, когда тяну - за дерево прячусь, один раз порвался - карабины как вражеские пули разлетелись Хочется поуже и по-легче. Заранее спасибо.
Это я к gvv9 (Василию) обращаюсь, хотя, если кто еще подскажет....



[gvv9]

Внутренний диаметр колеса 25мм

Применил трубу из системы Joker Джокер



[Dr.Nikich]

Апаю эту темку с целью получить отзывы по поводу тележки из ПВХ. Кто успел сделать, дайте пожалуйста бесплатные советы и размеры. Можно в личку, как удобно.
Затеялся сделать такую же, но закралось сомнение по поводу расположения колесной оси. При удобном балансе гидроцикла его добрая половина будет висеть в воздухе? Тогда может лучше колесную ось сместить ближе к центру тележки?



[grigoryan]

Надо-же,какую я темку проспал



[Dr.Nikich]

Тишина.... По-ходу, все фирменные Big Foot-ы купили За 10000000$. А ПВХ трубы-это колхоз. Где тут ненавистники "колхоза"?)))))



[Lockerr]

Всем привет!
Появились какие-нить новые варианты кастомных тележек? Как раз вернулся в тему, и сейчас тележка актуальна



[Surtaev]

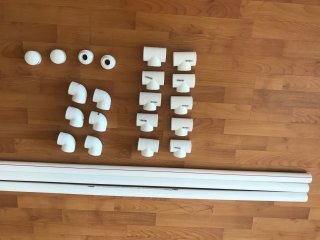

Готовую тележку по вменяемой цене не нашел, вчера купил набор юного сантехника. Буду колхозить.
