Диагностика с адаптером ELM327

Гусеницы для снегоходов и спецтехники

cxem

Новенький
Регистрация
13 Окт 2016
Сообщения
46
Реакции
7
Возраст
61
Имя
Александр
Техника
Tundra LT 550 F
Покупаем правильный адаптер ELM327 на чипе PIC
Соединяем ELM327 и колодку диагностики 4 проводами
Пробуем подключиться:
Надо определиться с протоколом связи ELM327:
6 - ISO 15765-4 CAN (11 bit ID, 500 Kbaud);
7 - ISO 15765-4 CAN (29 bit ID, 500 Kbaud);
8 - ISO 15765-4 CAN (11 bit ID, 250 Kbaud);
9 - ISO 15765-4 CAN (29 bit ID, 250 Kbaud).

С командами для отправки в ЭБУ:
OBD-2
Запрос к ЭБУ от 0100 до 0902
01хх Вывод параметров в реальном времени
02хх Вывод «сохраненного кадра параметров»
03хх Считывание сохраненных кодов неисправностей
04хх Стирание кодов неисправностей, сброс статуса мониторов
05хх Вывод результатов мониторинга датчика кислорода
06хх Вывод результатов мониторинга для непостояннотестируемых систем
07хх Вывод результатов мониторинга для постоянно тестируемых систем
08хх Управление исполнительными компонентами
09хх Вывод идентификационных параметров автомобиля

Пример:
ATZ -Сбросить всё
ATAL -Разрешить длинные сообщения
ATSP6 - ISO 15765-4 CAN (11 bit ID, 500 Kbaud)
ATSH7E0 - Отправить в ЭБУ двигателя
10C0 - Открытие диагностической сессии (закроется через 5 секунд)

1800FF00 - прочитать ошибки
14FF00 - сброс ошибок
1081 -Конец связи

Устанавливаем программу Elm327Chat на Android
-Программа пишет log вот сюда: sdcard\ELM327Chat\elmLog-2019-10-26-15-20-05.log
- вот сюда: sdcard\ELM327Chat\CMDs можно закинуть свой файл с набором команд


Вложения

Последнее редактирование:

eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.629
Реакции
691
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Если видео снять на эту тему, то очень бы помогло таким как я - юзерам. Если не трудно диагностическую колодку снегохода тоже схематично изобразите. Подробней если можно и попроще что, куда, соблюдая последовательность.


Durnev

Ветеран
Регистрация
17 Дек 2010
Сообщения
12.008
Реакции
3.494
Местонахождение
Пермь/Ижевск..
Имя
Константин
Если видео снять на эту тему, то очень бы помогло таким как я - юзерам. Если не трудно диагностическую колодку снегохода тоже схематично изобразите. Подробней если можно и попроще что, куда, соблюдая последовательность.
Шибко не мечтай. ;)
Здается мне - теже РЕВы не отклибруешь, и прочии особенности.
Сможешь ошибки и пара етры читать. Ну мож ошибки стирать. И все.


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.629
Реакции
691
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Сможешь ошибки и пара етры читать. Ну мож ошибки стирать. И все.
Прочесть ошибки без поездок на диагностику за 200-300 км в один конец, это уже замечательно.


cxem

Новенький
Регистрация
13 Окт 2016
Сообщения
46
Реакции
7
Возраст
61
Имя
Александр
Техника
Tundra LT 550 F
Красивую оболочку может кто-то со временем напишет.
Сейчас самое главное:
1. установить связь с ЭБУ
2. узнать на какие команды отвечает ЭБУ
А сейчас покупаем ELM327(300 рублей на Алиэкспресс) и правильно подключаемся.

Сразу можете заказать 16 pin Obd2 разъем(84,28 руб.)
и
диагностический 6 pin разъём или у кого там какой.


Вложения

sergei0306

Активный участник
Регистрация
14 Дек 2013
Сообщения
210
Реакции
8
Возраст
43
Местонахождение
Тайшет
Имя
Сергей
Техника
Brp summit 800 p-tek
А брп разьем? Он на али 3 т.р. стоит


cxem

Новенький
Регистрация
13 Окт 2016
Сообщения
46
Реакции
7
Возраст
61
Имя
Александр
Техника
Tundra LT 550 F

Вложения

sergei0306

Активный участник
Регистрация
14 Дек 2013
Сообщения
210
Реакции
8
Возраст
43
Местонахождение
Тайшет
Имя
Сергей
Техника
Brp summit 800 p-tek

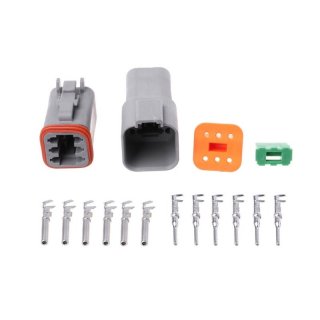

Разъем dt04-06 в россии тоже есть. На снегоходе не на заведенном питания нет надо сразу провода на аккамулятор кидать.

  • Мне нравится
Реакции: cxem

cxem

Новенький
Регистрация
13 Окт 2016
Сообщения
46
Реакции
7
Возраст
61
Имя
Александр
Техника
Tundra LT 550 F
OBDII 16pin разъем рекомендую брать разборный 72,07 руб.


Вложения

z827

Ветеран
Регистрация
29 Авг 2015
Сообщения
2.107
Реакции
382
Имя
Максим
Красивую оболочку может кто-то со временем напишет.
Сейчас самое главное:
1. установить связь с ЭБУ
2. узнать на какие команды отвечает ЭБУ
А сейчас покупаем ELM327(300 рублей на Алиэкспресс) и правильно подключаемся.
Ну, раз уж вы надергали картинок с моего видео, то вы его смотрели и знаете цены на "родной" адаптер ($300). За эти деньги вы получаете полный функционал (почти как у дилера).

Да, имея адаптер CAN-шины можно подключиться к снегоходу, потому что там она есть. Но не зная формата сообщений бегающих по шине, последовательности обмена и проч. ничего серьезного добиться не получится. Я подключался к имеющейся у меня технике, смотрел обмен, где-то удавалось посмотреть какие-то реальные данные, но для серьезного результата надо сидеть и ковырять очень долго.


cxem

Новенький
Регистрация
13 Окт 2016
Сообщения
46
Реакции
7
Возраст
61
Имя
Александр
Техника
Tundra LT 550 F
Подключите ELM327 в режиме сниффера к своему адаптеру и поделитесь с обществом тем, что увидите.


z827

Ветеран
Регистрация
29 Авг 2015
Сообщения
2.107
Реакции
382
Имя
Максим
Подключите ELM327 в режиме сниффера к своему адаптеру и поделитесь с обществом тем, что увидите.
Зачем мне это делать? Затея изначально практического смысла не имеет. Люди имея в руках "фирменную диагностику" не могут ей толком пользоваться, а вы хотите что бы они в терминальном режиме с ЭЛМом работали? Никто кроме вас этим страдать не будет.


eduya

Старожил
Регистрация
21 Фев 2014
Сообщения
1.629
Реакции
691
Местонахождение
Пермский КРАЙ - Красновишерск
Имя
Эдуард
Техника
надёжная
Наткнулся на тему - на мотолодках давно альтернативную диагностику освоили на эвинрудах, это тот же е-тес от брп https://forum.motolodka.ru/read.php?f=1&i=1310076&t=1298839
Там так и написано: что бы притянуть к ОД на обслуживание, инженеры брп придумали эти протоколы и прочую лабуду. Может что нам почерпнуть можно оттуда?

Ещё много чего на мотолодках расписано по диагностике и ремонту е-тес http://vl.motolodka.ru/personal/Evinrude/


Кто-то

Ветеран
Регистрация
4 Окт 2014
Сообщения
3.123
Реакции
489
Местонахождение
Мурмнская обл Кандалакша р-он
Имя
Олег
Техника
Ски-до swt 550 2014, Линкс swt 600 е-тек 2014,Ски-до WT 600 ACE 2012

z827

Ветеран
Регистрация
29 Авг 2015
Сообщения
2.107
Реакции
382
Имя
Максим
Что хочу сказать?

1. Копеечным ELM327 можно работать с BRP. Я снаскока разобрался как считывать VIN и прочие параметры, которые не требуют преобразований. т.е. лежат на поверхности.

2. ИМХО: народный вариант диагностики и так уже продается повсеместно, правда за деньги, которые народ платить не хочет. А зря! Ведь люди изготовили копию фирменного адаптера IXXAT, т.е. их адаптер для программы BUDS видится как оригинальный. Люди взломали алгоритм генерации ключей. И сейчас, вы берете (откуда, кстати, она в свободном доступе появилась?) оригинальную программу BUDS/BUDS2, поддельный адаптер CAN-шины, ключик, сгенеренный кейгеном, а не в недрах BRP и voi la - вы сам себе "авторизованный техник BRP".

3. Я вижу свободной нишу приложения компьютерной диагностики для платформ Android/iOs. И чисто для себя хочу иметь возможность примитивной компьютерной диагностики в полевых условиях, т.к. смартфон я все равно беру с собой, даже если нет покрытия сотовой сети. Дарю идею разработчикам: Android-программа, работающая с техникой BRP через беспроводной адаптер CAN-шины (специалистам, там реально не много работы). Я такую программу попробую разработать к следующему снегоходному сезону, что бы читала мой снежик (ну, а на чем мне еще экспериментировать?).


Кто-то

Ветеран
Регистрация
4 Окт 2014
Сообщения
3.123
Реакции
489
Местонахождение
Мурмнская обл Кандалакша р-он
Имя
Олег
Техника
Ски-до swt 550 2014, Линкс swt 600 е-тек 2014,Ски-до WT 600 ACE 2012
Максим сделай видос последовательный как подключил ,если не трудно.Все ,кто хочет читать ошибки скажут огромное СПАСИБО .А самое главное ,что купить надо для это го.Адаптр и фишку понятно ,а еще ,что ?
. Копеечным ELM327 можно работать с BRP. Я снаскока разобрался как считывать VIN и прочие параметры, которые не требуют преобразований. т.е. лежат на поверхности.


z827

Ветеран
Регистрация
29 Авг 2015
Сообщения
2.107
Реакции
382
Имя
Максим
Максим сделай видос последовательный как подключил ,если не трудно.Все ,кто хочет читать ошибки скажут огромное СПАСИБО .А самое главное ,что купить надо для это го.Адаптр и фишку понятно ,а еще ,что ?
1. Сейчас пока далеко до готовой программы, которой бы мог пользоваться любой человек.
2. Я не смогу написать такую же по функционалу программу как оригинальный BUDS, это слишком большой объем работы. Поэтому я планирую сконцентрироваться на самом необходимом - чтении и стирании ошибок, чтении текущих моточасов и разбор стопкадра. Считаю, этой информации достаточной для первоначальной диагностики. И я хочу разработать приложение для Андроид, что бы работать в полевых условиях.
3. Поэтому, если хотите калибровать РЕЙВ клапана, менять параметры и прочие вещи - тут без вариантов - покупайте "оригинальную" диагностику.


Кто-то

Ветеран
Регистрация
4 Окт 2014
Сообщения
3.123
Реакции
489
Местонахождение
Мурмнская обл Кандалакша р-он
Имя
Олег
Техника
Ски-до swt 550 2014, Линкс swt 600 е-тек 2014,Ски-до WT 600 ACE 2012
Поэтому я планирую сконцентрироваться на самом необходимом - чтении и стирании ошибок, чтении текущих моточасов и разбор стопкадра. Считаю, этой информации достаточной для первоначальной диагностики. И я хочу разработать приложение для Андроид, что бы работать в полевых условиях.
Очень многих интересует это ИМХО .А все остальное ,можно к дилеру обратиться .


wSDAw

Новенький
Регистрация
14 Сен 2020
Сообщения
6
Реакции
0
Возраст
41
Местонахождение
Новосибирск
Имя
Дмитрий
Техника
BRP Adventure GT 600 E-tec 2012
Добрый день, уважаемые.

Есть пользователи данной "оригинальной" диагностики?
Живу в отдалении от дилеров и хотелось бы самостоятельно проверять, скидывать ошибки, прописывать рейв клапана и т.д.
Заранее спасибо.

Не вижу где отредактировать сообщение, но я имел ввиду этот вариант:
2. ИМХО: народный вариант диагностики и так уже продается повсеместно, правда за деньги, которые народ платить не хочет. А зря! Ведь люди изготовили копию фирменного адаптера IXXAT, т.е. их адаптер для программы BUDS видится как оригинальный. Люди взломали алгоритм генерации ключей. И сейчас, вы берете (откуда, кстати, она в свободном доступе появилась?) оригинальную программу BUDS/BUDS2, поддельный адаптер CAN-шины, ключик, сгенеренный кейгеном, а не в недрах BRP и voi la - вы сам себе "авторизованный техник BRP".

Оригинальный сканер стоит понимаю что дорого, а вот ключи на BUDS видел на али за 3-5 тр


NikLed

Участник
Регистрация
10 Дек 2017
Сообщения
151
Реакции
7
Возраст
25
Местонахождение
Архангельск
Имя
Николай
Техника
Буран 640 мд, stels росомаха с двигателем k6a, bashan 250.
Всех приветствую, у кого какие успехи по подключению elm-ки к brp?


RomichUV

Участник
Регистрация
23 Окт 2019
Сообщения
53
Реакции
5
Возраст
43
Местонахождение
Mezshdurechensk
Техника
lynx 49 600 e-tec, freeride_154 800 e-tec
Очень интересует данная тема. Поддержу обсуждение по мере возможности.


CAIIIA

Участник
Регистрация
13 Фев 2009
Сообщения
77
Реакции
12
Местонахождение
Обнинск
Имя
Александр
Техника
OUTLANDER 800 MAX XT
Подключить нет проблем а вот диагностировать и ключи прописывать для этого нужно поломать тот же будс и привязать к нему елм. А это уже задача для пары программистов на несколько месяцев.
если тут есть такие программисты я готов пообщаться с ними
