Решил создать тему дабы не засорять основную тему про Ермака, модернизацию и фак.
Здесь хотелось бы видеть приспособления, инструмент и тд сделанный своими руками.
Итак поехали.
1
Трап для снегохода
Часть первая
https://www.drive2.ru/l/545569974194799855/
Часть вторая
https://www.drive2.ru/l/546046887363346757/
Лебедка,домкрат для ермака
https://www.drive2.ru/l/546108185136595174/


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.045
Реакции
679
Возраст
51
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

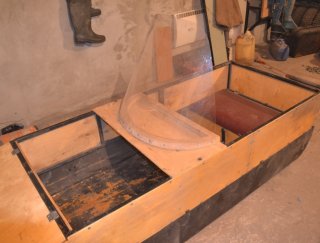

Может кому интересно... Самодельная неубиваемая пена. Ходит уже 5 сезонов, только периодически подкрашиваю. Пена - названьице наше, прижилось, пришло от нефтяников, так они называют ПЕредвижной НАстил, технику разную на них таскали... На земле называются волокушами...

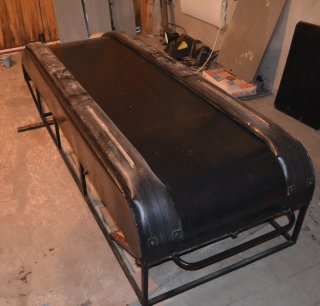

Итак, коструктив, думаю, понятен по фото



Корпус из стали 1,5 мм, сделан из цельного листа 2,5х1,25м, вырезаны углы, загнуты борта и проварены. Сверху приварен каркас из 20-го профиля. Лыжи загнуты из доски 100х20 мм Сверху на них одета распиленная лобзиком водопроводная труба из ПНД, закреплена саморезами с шайбами, подрезами, спереди и сзади болтами.

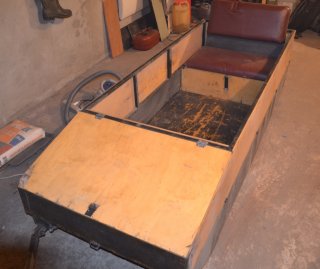

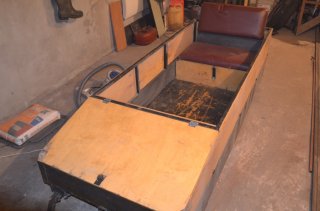

Борта обшил фанерой 3 мм, садил на прессшайбы, покрыл фанеру на 2 раза яхтным лаком. Крышка сухого отсека спереди - фанера 10 мм. С появлением Еремы и изготовлением кофра, необходимость в таком отсеке отпала, крышку снял убрал перегородку и просто заклепал перед наглухо оцинковкой.


Сзади под пасссиденьем (фигасе словцо получилось:blink:) ещё один сухой отсек, возил там бенз, когда Бурка был, Сейчас необходимость в доптопливе отсутствует, вожу там бензопилу.



Из буркиного стекла сделана переставная приблуда, ставится в два положения, как на фото (дыра закрывается в этом случае тентом)
И вперед до упора в крышке.

Депфер дышла сделан из двух клапанных пружин (от Т-40 вроде), дышло сейчас переделал (фаркоп у Ермы выше Буркиного), выглядит так


Взял три звена якорной цепи, два приварил к пластинкам из тройки и пластинки приварил к бортам. Одно звено разрезал пополам, продел через звенья на бортах и приварил к дышлу.


Для второго пассажира ставлю допсиденье. Можно увезти и четверых, ширина пены 80 см, если пассажиры не очень габаритные:)... Два рыбака в костюмах садятся вдвоем на сидушку впритирку...


Вложения

  • 112,5 KB Просмотры: 93

4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
Нашёл две пластины 3мм толщиной не меньше,по сторонам 37-40см.
Колеса 2 поворотных,2 неповоротных, диаметр наружний 70мм, нагрузка до 60кг.
Крепится все будет скорее всего сварочными точками через отверстия для болтов,ТК болтов столько нет,а сварка бесплатная под рукой))
У кого какие мысли по поводу конструктива,каким подкат должен быть,должен ли быть прогиб и как тогда крепить колёса?

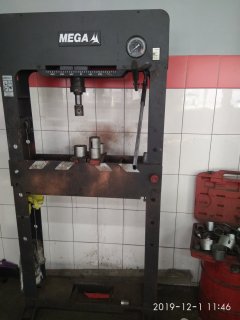

Под рукой есть пресс, можно поизвращаться с гибкой...


4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
Оказывается таких подкатов полно даже на АлиЭкспресс
https://ru.aliexpress.com/i/32987897759.html
Конечно качество не известно,но цена в два раза меньше чем у нас.


Tumypka

Ветеран
Регистрация
12 Окт 2018
Сообщения
3.033
Реакции
620
Возраст
47
Местонахождение
Лаишево, Татарстан
Имя
Тимур
Техника
Стелс s150 капитан, Стелс Ермак 600l

4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.

4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
IMG_20191201_191447.jpg IMG_20191201_191440.jpg IMG_20191201_191427.jpg IMG_20191201_190120.jpg IMG_20191201_190117.jpg IMG_20191201_190112.jpg IMG_20191201_190105.jpg IMG_20191201_190105.jpg IMG_20191201_190103.jpg

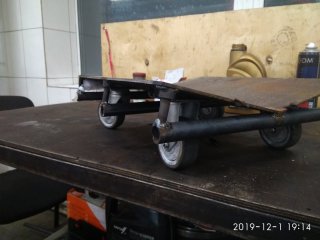

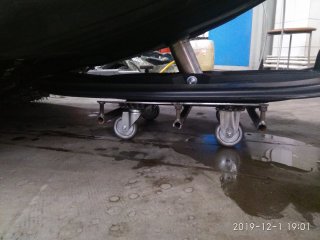

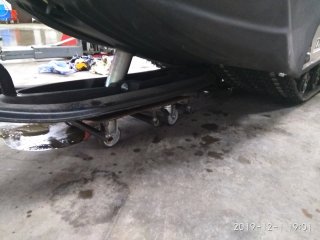

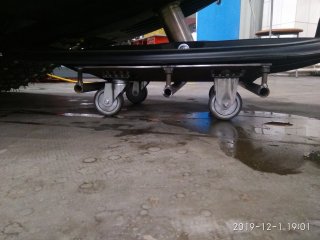

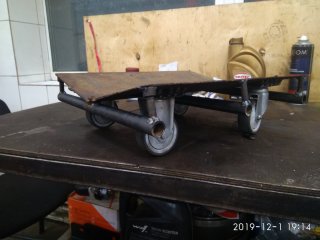

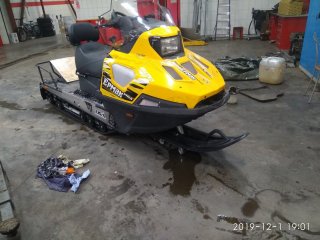

Сварил подкат.
Двоем подняли за морду и третий запихал его под лыжу.
Едет на нем замечательно!!!
Передние не поворотные,задние поворотные.
Поменял масла,в КПП залил 700гр,сделал щуп.
Кстати щуп очень удобно делать из старых щеток,там стальной прут плоский.
КПП включается не всегда понятно как, то есть понижайка не всегда включается....
Прокатился по территории,под 4-5см снега голый лёд, бывает не тронуться и приходилось раскачивать. Но если тронулся.. это конечно нечто!!!
Это просто зверёк какой-то...
Кстати о весе,не знаю что будет в снегу,но на асфальте я при гололедице брал его за жопу и приподнимал,не на пол метра конечно,но скинуть в сторону одному реально,хотя веса во мне 70кг в мокрой фуфайке.))
Нашёл текущий антифриз с права, буду позже разбираться.


4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
IMG_20191201_193723.jpg IMG_20191201_193710.jpg IMG_20191201_193717.jpg В двигло залил масло Вульф 0-40.

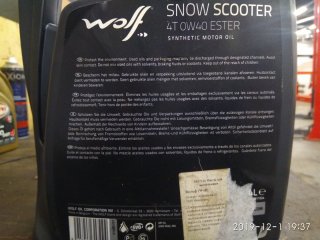

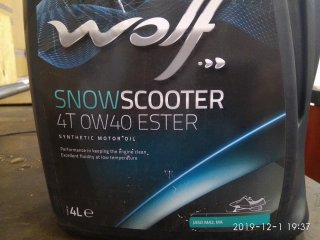

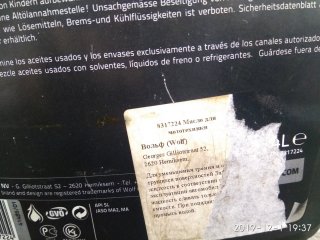

Этот Вульф льют в евроавто всем по умолчанию, считаю за эти деньги это хороший товар.
Не подумайте только что я барыжу этим маслом)))

Последнее редактирование:

Tumypka

Ветеран
Регистрация
12 Окт 2018
Сообщения
3.033
Реакции
620
Возраст
47
Местонахождение
Лаишево, Татарстан
Имя
Тимур
Техника
Стелс s150 капитан, Стелс Ермак 600l
У нас тоже снежку присыпало, прокатился по улице немного. Снега мало ппц, трясет прилично. Громкий если газку поддать, соседи в ахуе наверное:D


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.045
Реакции
679
Возраст
51
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Кстати о весе,не знаю что будет в снегу,но на асфальте я при гололедице брал его за жопу и приподнимал,не на пол метра конечно,но скинуть в сторону одному реально
В снегу тебе это умение не понадобится, уж поверь:laugh:... Свой тоже и за зад переставляю (кофр тока 20 кг весит) И на бок кладу, но в снегу - только домкрат!


Саныч -68

Новенький
Регистрация
15 Май 2019
Сообщения
24
Реакции
9
Возраст
70
Местонахождение
Камчатский край
Имя
Валерий
Техника
буран.ЕРМАК 600

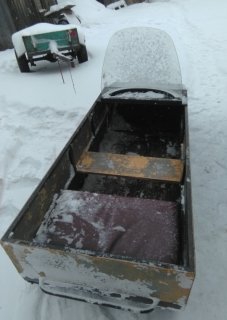

Может кому интересно... Самодельная неубиваемая пена. Ходит уже 5 сезонов, только периодически подкрашиваю. Пена - названьице наше, прижилось, пришло от нефтяников, так они называют ПЕредвижной НАстил, технику разную на них таскали... На земле называются волокушами...

Итак, коструктив, думаю, понятен по фото

Посмотреть вложение 1370725

Посмотреть вложение 1370726

Корпус из стали 1,5 мм, сделан из цельного листа 2,5х1,25м, вырезаны углы, загнуты борта и проварены. Сверху приварен каркас из 20-го профиля. Лыжи загнуты из доски 100х20 мм Сверху на них одета распиленная лобзиком водопроводная труба из ПНД, закреплена саморезами с шайбами, подрезами, спереди и сзади болтами.

Посмотреть вложение 1370740

Посмотреть вложение 1370741

Борта обшил фанерой 3 мм, садил на прессшайбы, покрыл фанеру на 2 раза яхтным лаком. Крышка сухого отсека спереди - фанера 10 мм. С появлением Еремы и изготовлением кофра, необходимость в таком отсеке отпала, крышку снял убрал перегородку и просто заклепал перед наглухо оцинковкой.

Посмотреть вложение 1370744

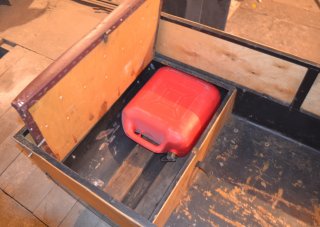

Сзади под пасссиденьем (фигасе словцо получилось:blink:) ещё один сухой отсек, возил там бенз, когда Бурка был, Сейчас необходимость в доптопливе отсутствует, вожу там бензопилу.


Посмотреть вложение 1370749

Из буркиного стекла сделана переставная приблуда, ставится в два положения, как на фото (дыра закрывается в этом случае тентом)
И вперед до упора в крышке.

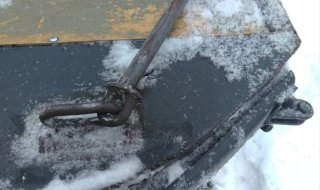

Депфер дышла сделан из двух клапанных пружин (от Т-40 вроде), дышло сейчас переделал (фаркоп у Ермы выше Буркиного), выглядит так

Посмотреть вложение 1370752

Взял три звена якорной цепи, два приварил к пластинкам из тройки и пластинки приварил к бортам. Одно звено разрезал пополам, продел через звенья на бортах и приварил к дышлу.

Посмотреть вложение 1370756

Для второго пассажира ставлю допсиденье. Можно увезти и четверых, ширина пены 80 см, если пассажиры не очень габаритные:)... Два рыбака в костюмах садятся вдвоем на сидушку впритирку...
Прекрасная пена. У нас на Камчатке делают подобные и разные. Еще 2-3 дуги и тент.

Последнее редактирование модератором:

4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
Сколько на ермака шириной делается пена и сколько погонных метров трубы надо?
Отдали бу сиденья от автомобиля,пытаюсь понять как их поставить,если это вообще рационально.
Сиденье по ширине 55-60см.

Последнее редактирование:

4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
Примерно так,понятное дело что там сани...


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.045
Реакции
679
Возраст
51
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Сколько на ермака шириной делается пена и сколько погонных метров трубы надо?
Отдали бу сиденья от автомобиля,пытаюсь понять как их поставить,если это вообще рационально.
Сиденье по ширине 55-60см.
Сантиметров на 10-15 уже снегохода. Уже - лучше, если по лесу часто ездить! Я делал из стандартного листа 2,5м х 1,25м, толщина 1,5 мм, вырезал углы и загибал боковинки. Трубы, получается, нужно 5 метров на две лыжи.

  • Мне нравится
Реакции: 4TD

4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
Какая труба ПНД по диаметру использовалась для подшития?


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.045
Реакции
679
Возраст
51
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Какая труба ПНД по диаметру использовалась для подшития?
ХЗ мм 80 где-то, толщина стенки 4 мм. Лучше готовые полосы взять, у вас в городе с этим проще, трубу разгибать тот ещё гемор!!!

  • Мне нравится
Реакции: 4TD

4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
Лыжи тогда сделаю из трубы 20*20,а подошью чем найду не менее 4 мм


4TD

Активный участник
Регистрация
28 Окт 2019
Сообщения
550
Реакции
102
Возраст
39
Местонахождение
санкт-петербург
Имя
андрей
Техника
мото 2х2 сибирь, стелс Ермак 800, тайга 4х4, nissan np300.
Труба 110мм*6мм*6метров стоит по 450р за метр,я решил что это дорого для меня, буду чего ещё искать...
Бочки пластиковые на Авито по 200 р синие, может одну купить и распустить её на полосы


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
3.045
Реакции
679
Возраст
51
Местонахождение
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Труба 110мм*6мм*6метров стоит по 450р за метр,я решил что это дорого для меня, буду чего ещё искать...
Бочки пластиковые на Авито по 200 р синие, может одну купить и распустить её на полосы
Не, ща прикинул, чойта я загнул про 80мм! 50 мм где-то понаружи, может 55! Бочки не вариант! Стык будет и ровные полосы всё равно не получатся!

  • Мне нравится
Реакции: 4TD

ак73

Активный участник
Регистрация
21 Дек 2011
Сообщения
316
Реакции
76
Местонахождение
Mосква
Имя
Aлексей
Техника
Sportsman 550, Stels Eрмак 800L.
Толщина ПНД должна быть не менее 8 мм, нужна толщина, что бы утопить крепёжные метизы... Лист нужно брать в складчину...

Или стукнуться к изготовителям мотособак, у них есть накладки на волокуши.......

  • Мне нравится
Реакции: 4TD

aleksei-doctor

Участник
Регистрация
25 Янв 2020
Сообщения
73
Реакции
16
Возраст
34
Местонахождение
Ува
Имя
Алексей
Техника
Tayga Patrul 800SWT

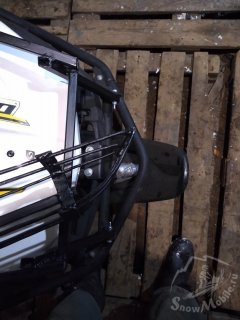

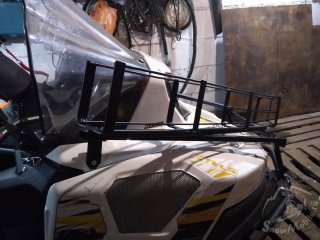

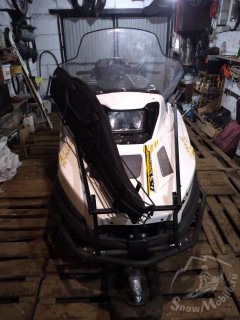

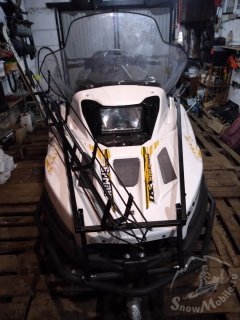

Доброго всем времени,с Новым Годом!,вот 1 го января с утра до вечера заморочился сделал ложемент,но не закрепил ещё куда ложится карабин на накопотной части,может посоветуете как на фото нормально будет?кто то эксплуатировал может?


Вложения

chaldon

Старожил
Регистрация
28 Янв 2017
Сообщения
1.792
Реакции
664
Местонахождение
Алексеевск
Имя
Пётр
Как по тайге с такой горотьбой ездить? Представь, зацепится ветка, спружинит и каааак даст ! А профиля металлические на капоте для чего? Обычно ружье за стеклом ставят, либо вдоль сидения.


aleksei-doctor

Участник
Регистрация
25 Янв 2020
Сообщения
73
Реакции
16
Возраст
34
Местонахождение
Ува
Имя
Алексей
Техника
Tayga Patrul 800SWT
Как по тайге с такой горотьбой ездить? Представь, зацепится ветка, спружинит и каааак даст ! А профиля металлические на капоте для чего? Обычно ружье за стеклом ставят, либо вдоль сидения.
Ну попробую,профиля чтобы держалась эта горотьба,за стеклом неудобно,вдоль сидения как то тоже...
