Кофр на Ермак

VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

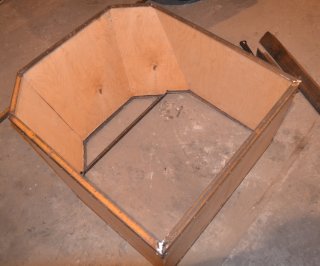

Приступил к изготовлению кофра на Ерему...


Фанера 6 мм, пока ушел лист. Каркас планирую сделать из уголка, выпиленного из 25-го профиля. Дно из оцинковки. Фанеру выкрашу серебрянкой, уголок в черный цвет. Крепление фанеры к уголку - заклепками. Левый отдел под рыбацкий ящик, правый планирую обклеить изолоном под продукты и термос.


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Начал варить каркас

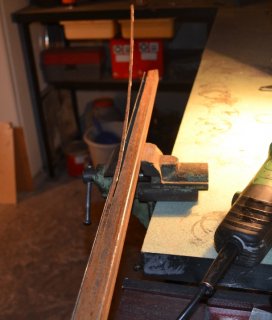

Профильную трубу 25х1,5 нарезал по размеру, после чего распускал в тисах маленькой болгаркой по ребру на два уголка, размечал углы по месту и отпиливал, получались две зеркальные детали. Предполагал, что при роспуске вдоль по ребру, при снятии напряжения в металле, уголки не выйдут идеально ровными, однако в итоге получилось вэри вэл.


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

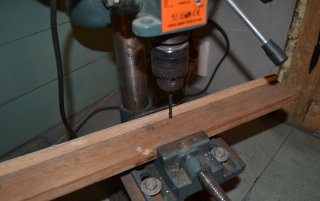

Для сверловки под заклепки на равном расстоянии от края уголка на скору руку сваял такую приблуду...


Я думаю смысл понятен.


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

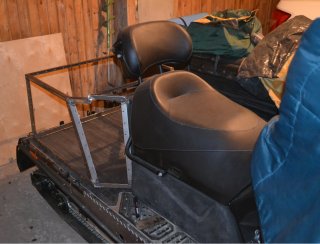

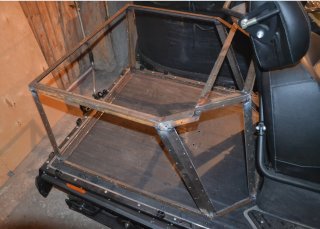

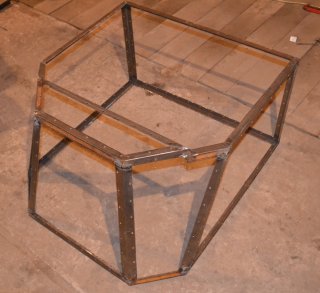

Детали каркаса прихватывал по месту, прямо на фанере, после чего снимал, проваривал, зачищал швы, заваривал раковины, снова зачищал и т.д. (сварщик не настоящий :)).


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

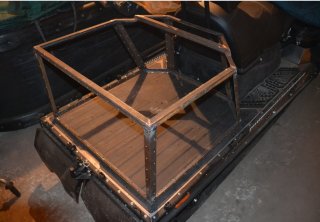

Продолжаю потихоньку, по мере наличия свободного времени...


Стойки каркаса решил изготовить из листа 1,5 мм. У передних стоек углы большие, поэтому проще загнуть из листа, чем разгибать профиль.
Резал полосы, место гиба немного ослаблял одним проходом болгаркой, после чего гнул между уголками в тисах.


Последнее редактирование:

VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Продолжаю свой неспешный монолог....:D
Два вечера посвятил изготовлению деталей крышки кофра



VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Стыки передней части крышки зарезались под вот такими углами


Кроме того две детали имели такое сечение



VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

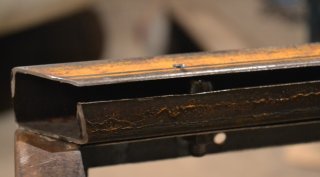

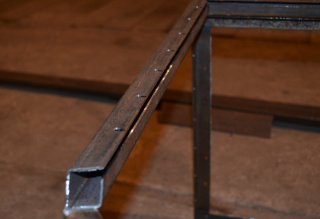

Паз проходил сначала диском 1мм вдоль стенки профиля


А затем отступив 6 мм от реза


В паз будет установлена фанера крышки

Последнее редактирование:

VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

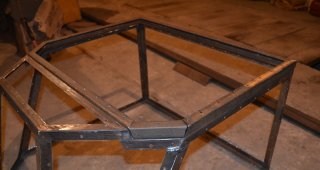

Сварил каркас крышки. Усилил конструкцию профильной трубой 15х15. При перевозке пассажира или другого груза на кофре этот профиль будет перераспределять нагрузку на фанерную перегородку тем самым исключая прогиб фанеры крышки.



VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Результат работы вчерашнего вечера...

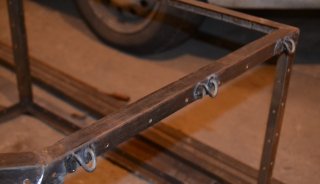

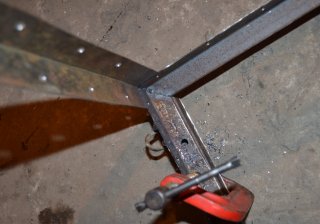

Изготовил и приварил скобы для крепления груза на кофре. Спальник привязать или пару мешков улова ))). Сначала пробовал гнуть скобы из звеньев цепи - лопались по стыку. Сделал из электродов 4-ки.


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

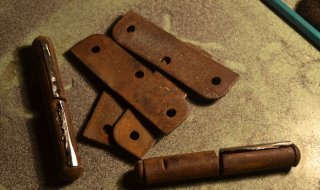

Долго думал какие шарниры приладить на крышку. Трубки подходящие никак найти на мог... Решение пришло само собой - попались на глаза дверные шарниры еще советских времен. Срезал с шарниров все лишнее...


И приварил шарниры на место


Крышка будет несъемной, чтобы во время движения исключить поперечный люфт крышки.



alex-zob

Ветеран
Регистрация
17 Дек 2010
Сообщения
8.836
Реакции
940
Возраст
52
Адрес
35 М-8 Морозово
Имя
Александр
Техника
Ерема 800
А почему вперед сделал открытие? Назад по моему удобней, столом хоть служила бы на рыбалке.


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

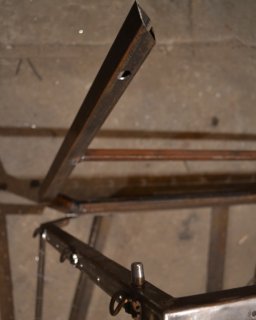

Для фиксации задней части крышки сделал следующее...

На болты на 8 накрутил по 2 гайки

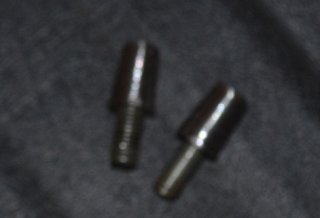

И методом "токарных" работ на наждаке сделал две вот такие детали (фотоап фокус взял не удачно)


Получились две конические направляющие. Затем сверлом на 8 просверлил в паре профиль крышки и каркаса.


Сверлом на 12 рассверлил отверстие в профиле крышки и прикрутил направляющие на место. Получилось очень плотненько.




VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
А почему вперед сделал открытие? Назад по моему удобней, столом хоть служила бы на рыбалке.
Саня, столом и будет служить, только при закрытой крышке. Назад если крышку откидывать доступ в кофр только с 2-х сторон будет, а тут с 3-х.


forspam253

Ветеран
Регистрация
21 Июл 2015
Сообщения
3.930
Реакции
463
Адрес
Соликамск
Имя
Михаил
Техника
Stels 800G, CF Z6, Stels Viking 600
Посчитай потом сколько часов работы на него ушло. Просто интересно. :D


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
После окончания работ, обязательно взвесь кофр.
Уже думал об этом... Пока каркас очень легкий, по ощущениям килограмм 5-6, фанера весит больше каркаса одназначно... Я думаю что будет около 16-17 кг общий вес. Плюс мой 83 итого около 100, укладываемся в среднестатистического водителя снегохода))).


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

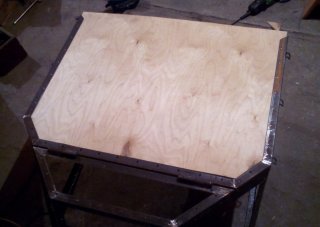

Сегодня выпилил фанеру для крышки


И пытался примерить ее на место... Оказалось точность не всегда благо... Понял что если я ее осажу до конца хрена я ее обратно добуду. Разобрал все обратно и расшаперил паз. Щас влетает со свистом. С учетом что краска еще сотки добавит, должно быть ок.


forspam253

Ветеран
Регистрация
21 Июл 2015
Сообщения
3.930
Реакции
463
Адрес
Соликамск
Имя
Михаил
Техника
Stels 800G, CF Z6, Stels Viking 600
Коричневая ламинированная фанера зашибись была бы тут. Красить не надо, воду переносит отлично. А простая может начать набухать. Обрабатывать хорошо надо.


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Коричневая ламинированная фанера зашибись была бы тут. Красить не надо, воду переносит отлично. А простая может начать набухать. Обрабатывать хорошо надо.
Знаю про такую - бакелитовая называется, у меня из нее слани в лодке сделаны - вечные, скоро уж 10 лет, а им хоть бы хрена! Да где у нас ее сейчас в деревне взять, а сезон не за горами... Ночью было -2. Окрашу фанеру, как планировал, серебрянкой, будет заодно в стиле Ермака - под алюминиевую раму. Садить на каркас буду с герметиком - главное торцы чтоб воду не тянули.


VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L

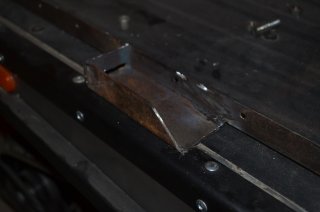

Изготовил из обрезка профильной трубы 50х50 крепление домкрата и приварил к каркасу

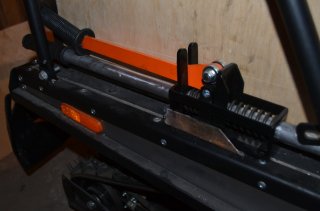

Так будет выглядеть установленный домкрат...

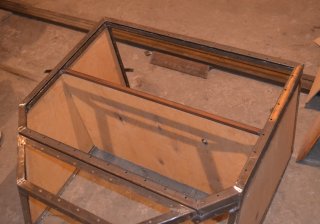

Шпакленул и шлифанул выпавшие сучки на стенках кофра. Покрасил серебрянкой на два раза. Первый слой - грунтовочный, краска легла пятнами (видать мало серебра положили :D), второй слой лег более-менее ровно...


Каркас красил краской Хаммерит с молотковым эффектом. Очень понравилась - ложится ровно, практически отсутствует запах и быстро сохнет. Вырезал дно из оцинковки...



VladGen

Ветеран
Регистрация
13 Мар 2017
Сообщения
2.940
Реакции
604
Возраст
49
Адрес
Кондинское, ХМАО-ЮГРА
Имя
Влад
Техника
Ермак 800L
Всем привет, продолжаю потихоньку.

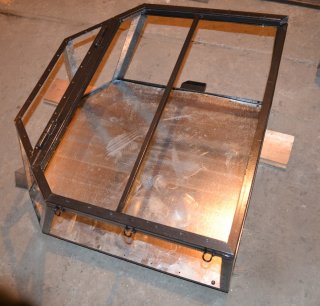

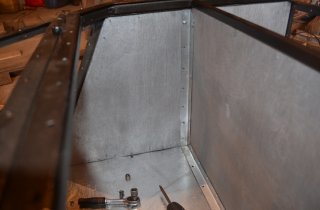

Приклепал дно...


Нарезал из оцинковки и нагнул уголков для крепления внутренних перегородок.

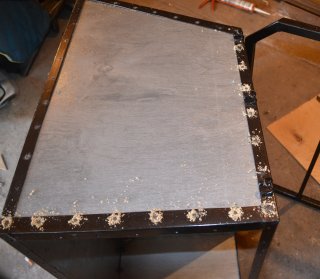

Разметил на стенках и днище отверстия под заклепки.


Сразу насверлил отверстий в стенках.


Сверху Снизу
